Wyświetlacz lcd

Twój profesjonalny producent LCD!

Założona w 2012 roku firma Shenzhen Enrich Electronics Co., Ltd jest producentem i dostawcą rozwiązań w zakresie inteligentnych terminali wyświetlaczy LCD, łączącym badania i rozwój, projektowanie, produkcję, sprzedaż i serwis. Naszym celem jest produkcja monochromatycznych wyświetlaczy LCD, w tym segmentowych wyświetlaczy LCD, graficznych wyświetlaczy LCD i kolorowych wyświetlaczy TFT LCD i OLED.

Dlaczego warto wybrać nas

Usługa dostosowywania

Oferujemy wysoce spersonalizowane usługi dostosowywania, skrupulatnie projektując i dostosowując każdy produkt do specyficznych wymagań naszych klientów, zapewniając, że każdy przedmiot spełnia ich unikalne potrzeby.

Kontrola jakości

Wdrożyliśmy rygorystyczny system kontroli jakości, w ramach którego wszystkie produkty przed wysyłką przechodzą wiele rund rygorystycznych testów i testów starzenia, aby zapewnić, że są stabilne, niezawodne i spełniają standardy branżowe.

Zaawansowany sprzęt

Nasza firma wyposażona jest w najnowocześniejsze zaplecze produkcyjne oraz dużą przestrzeń produkcyjną, na którą składa się 9 linii do klejenia COG, 8 linii do montażu modułów LCD, 10 linii do montażu podświetleń, 6 linii do klejenia COB, 10 automatycznych linii do produkcji modułów TFT, 8 linii automatycznych linie do produkcji polaryzatorów i 1 linię do produkcji SMT, zapewniające wydajne i wysokiej jakości procesy produkcyjne.

Profesjonalny zespół

Posiadamy doświadczony zespół inżynierów posiadający szeroką wiedzę wielodziedzinową i możliwości techniczne, zdolny do zapewnienia profesjonalnych konsultacji technicznych i kompleksowych rozwiązań dla klientów z różnych branż.

Strona główna 12 3 4 5 6 7 Ostatnia Strona 1/21

Opcje dostosowywania wyświetlacza LCD

● Moduł LCD
Cechy:Jasność, grubość, rozdzielczość obrazu, obszar aktywny wyświetlacza, zużycie energii
Rama zewnętrzna:Materiał, konstrukcja chłodzenia i montaż terminala

● Interfejs
Typ interfejsu:MCU, SPI, RGB, MIPI, EDP, LVDS
Inne funkcje:Numer pinu, rozmiar, długość

● Ekran dotykowy
Typ ekranu dotykowego:Pojemnościowy i rezystancyjny ekran dotykowy
Funkcja dotykowa:Jednodotykowe, wielodotykowe

● Szklana osłona
Cechy:Grubość, twardość
Wykończenie powierzchni:Kosmetyk w całości w kolorze czarnym, odporny na odciski palców, antybakteryjny, antyodblaskowy

● Płyta kontrolera
Wersja interfejsu:RGB na MIPI, HDMI; LVDS na HDMI; MIPI na HDMI
Cechy:Rozmiar, projekt układu, powłoka o rozszerzonej temperaturze
Funkcje:Obsługiwane rozdzielczości i porty

● Inne
Kable, złącza i inne komponenty odpowiednie do Twoich potrzeb

Dane techniczne LCD

Charakterystyka elektryczna

Przedmiot	Symbol	Warunek.	Min	Typ	Maks	Jednostka
Napięcie zasilania LCD	VDD-VO	Ta=0 stopień, Ta=25 stopień, Ta=50 stopień		4.5		V
Wysokie napięcie wejściowe	HIV		2.2		Napęd VDD	V
Niskie napięcie wejściowe	WIL		0.3		0.6	V
Wysokie napięcie wyjściowe	VOH (Język Obcy)		2.4			V
Niskie napięcie wyjściowe	TOM				0.4	V
Prąd zasilania	IDD	VDD=5W		2.0	4.0	mama

Charakterystyka mechaniczna

Przedmiot	Wymiary	Jednostka
Rozmiar LCD	80 x 36	mm
Obszar oglądania	64 x 16	mm
Rozmiar kropki	0.55 x 0.66	mm
Rozstaw kropek	0.60 x 0.70	mm
Rozmiar znaku	2.96 x 5.56	mm
Skok postaci	3.55 x 5.94	mm
Grubość LCD	9.5	mm

Absolutne maksymalne oceny

Przedmiot	Symbol	Min	Typ	Maks	Jednostki
Temperatura pracy	Szczyt	0		+50	stopień
Temperatura przechowywania	Tst	-20		+70	stopień
Napięcie wejściowe	VI	Vss		Vdd powiedział:	V
Napięcie zasilania logiki	VDD-Vss	2.7	5.0	5.5	V
Napięcie zasilania LCD	VDD-Vo	3.0		13.0	V

Połączenia pinów interfejsu

Nr pinu	Symbol	Poziom	Funkcjonować
1	Vss		GND(0V)
2	Vdd powiedział:		Vcc(+5V₁5%)
3	Vo		Regulacja kontrastu
4	Język RS	H/L	Zarejestruj się Wybierz
5	R/W	H/L	Czytaj/pisz
6	E	H/L	Włącz sygnał
7	DB0	H/L	Bit danych 0
8	Baza danych DB1	H/L	Bit danych 1
9	Baza danych DB2	H/L	Bit danych 2
10	Baza danych DB3	H/L	Bit danych 3
11	Baza danych DB4	H/L	Bit danych 4
12	Baza danych DB5	H/L	Bit danych 5
13	Baza danych DB6	H/L	Bit danych 6
14	Baza danych DB7	H/L	Bit danych 7
15	NC		Brak połączenia
16	NC		Brak połączenia

Wyświetl znakowy kod adresowy

Pozycja wyświetlania	1	2	3	4	5	6	7	8
Adres DD RAM – wiersz 1	80	81	82	83	84	85	86	87
Adres DD RAM – wiersz 2	C0	C1	C2	C3	C4	C5	C6	C7

Pozycja wyświetlania	9	10	11	12	13	14	15	16
Adres DD RAM – wiersz 1	88	89	8A	8B	8C	8D	8E	8F
Adres DD RAM – wiersz 2	C8	C9	Kalifornia	CB	DW	płyta CD	CE	POR

Rodzaje LCD

Wyświetlacze LCD

LCD (Liquid Crystal Display) to rodzaj płaskiego wyświetlacza panelowego, który w swojej podstawowej formie wykorzystuje ciekłe kryształy. Diody LED mają szeroki i różnorodny zestaw zastosowań dla konsumentów i firm, ponieważ można je powszechnie spotkać w smartfonach, telewizorach, monitorach komputerowych i tablicach przyrządów.

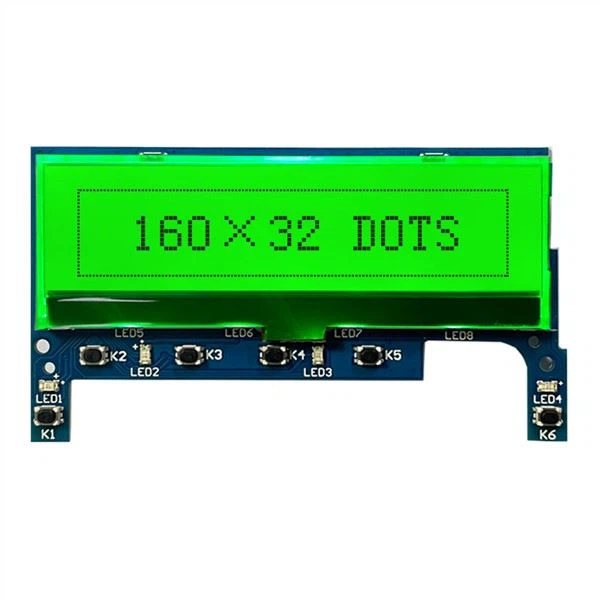

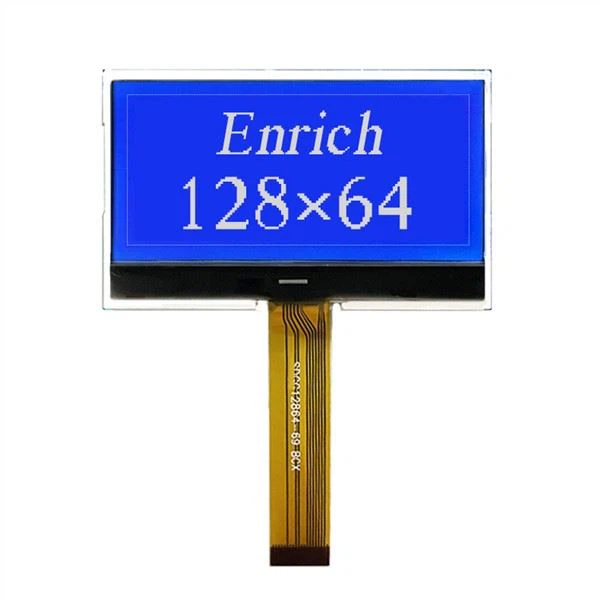

Graficzny wyświetlacz LCD

Graficzny wyświetlacz LCD jest taki, jak sugeruje jego nazwa. Ten moduł LCD może wyświetlać obrazy, litery i cyfry generowane przez oprogramowanie klienta. Wyświetlacze Dot Matrix są identyfikowane za pomocą dwóch zestawów liczb.

Znakowy wyświetlacz LCD

Znakowy wyświetlacz LCD, czasami nazywany wyświetlaczem alfanumerycznym, jest wyposażony w tabelę znaków, która zawiera wstępnie załadowane litery, cyfry i znaki interpunkcyjne. Tabela umożliwia projektantowi wywołanie żądanego znaku poprzez adresowanie numeru tego znaku.

Segmentowy wyświetlacz LCD

Segmentowe wyświetlacze LCD, zwane także wyświetlaczami statycznymi lub wyświetlaczami wykonanymi wyłącznie ze szkła, są zbudowane z dwóch kawałków szkła ITO (tlenku indu i cyny) z umieszczonym pomiędzy nimi skręconym płynem nematycznym. Wyświetlacz statyczny to wyświetlacz segmentowy z jednym pinem na każdy segment.

Charakterystyka LCD

Efektywność energetyczna
Jedną z kluczowych cech wyświetlaczy LCD jest ich energooszczędność. W przeciwieństwie do tradycyjnych monitorów kineskopowych (CRT), które do działania wymagają znacznej ilości energii, monitory LCD wymagają jedynie niewielkiej ilości energii elektrycznej. Ta wydajność wynika z zastosowania przez wyświetlacz LCD podświetlenia do oświetlania ciekłych kryształów, co stanowi wyraźny kontrast w stosunku do energochłonnych wiązek elektronów stosowanych w kineskopach.

Wysoka rozdzielczość i jakość
Wyświetlacze LCD oferują obraz o wysokiej rozdzielczości i doskonałą jakość obrazu. Wyjątkowa gęstość pikseli zapewnia ostre, wyraźne obrazy o żywych kolorach, tworząc wciągające wrażenia wizualne. Każdy piksel na wyświetlaczu LCD zawiera oddzielne subpiksele dla koloru czerwonego, zielonego i niebieskiego (RGB), które współpracują ze sobą, tworząc pełne spektrum kolorów.

Lekki i cienki
Wyświetlacze LCD są szczególnie lekkie i cienkie, co zrewolucjonizowało projektowanie urządzeń cyfrowych. Smukły profil ekranów LCD umożliwia tworzenie kompaktowych, przenośnych konstrukcji, dzięki czemu idealnie nadają się do urządzeń przenośnych, takich jak smartfony i tablety, a także do większych wyświetlaczy, takich jak telewizory i monitory komputerowe.

Długa żywotność
Wyświetlacze LCD są znane ze swojej trwałości i długiej żywotności. W przeciwieństwie do kineskopów lub wyświetlaczy plazmowych, które z biegiem czasu mogą ulegać degradacji, wyświetlacze LCD zachowują swoją jakość przez wiele lat, często przekraczając żywotność urządzeń, w których są zainstalowane.

Elastyczność w rozmiarach i kształtach
Technologia LCD zapewnia elastyczność rozmiarów i kształtów, dzięki czemu można ją dostosować do różnych zastosowań. Od małych ekranów w zegarkach cyfrowych po ogromne wyświetlacze telewizyjne, wyświetlacze LCD można dostosować do niemal każdego wymagania dotyczącego rozmiaru.

Budowa LCD

Wyświetlacz LCD jest zbudowany z dwóch kawałków spolaryzowanego szkła. Stosowane są dwie elektrody: elektroda dodatnia i elektroda ujemna.

Za pomocą tych elektrod do wyświetlaczy LCD przykładane jest zewnętrzne napięcie, które składa się z tlenku indu i cyny. Warstwa ciekłokrystaliczna o grubości 10–20 µm jest umieszczona pomiędzy dwoma arkuszami szkła.

Zmieniając polaryzację, światło może być przepuszczane lub blokowane.

Zastosowania LCD

Elektronika użytkowa

Automobilowy

Urządzenia medyczne

Automatyka przemysłowa

Urządzenia do noszenia

Niestandardowy proces LCD

Prosimy o przesłanie nam wstępnego papieru do rysowania, próbek lub zdjęć; jeśli nie masz tych informacji, proszę dać mi znać swój pomysł.

Następnie podamy rozwiązanie i wycenę. (Rozmiar nie ma wpływu na opłaty celne, ale wpłynie na cenę jednostkową.)

Negocjujemy dane techniczne, a my przedstawiamy dokładną wycenę.

Organizujesz opłaty niestandardowe.

Nasz inżynier zaprojektuje rysunek LCD do potwierdzenia w ciągu 1-3 dni.

Nowe próbki zostaną ukończone w ciągu 15-20 dni.

Po potwierdzeniu próbek serdecznie witamy masową produkcję.

Uszczelka

productcate-1-1

Schemat procesu produkcji wyświetlaczy LCD

Wzbogać, ułatw korzystanie z wyświetlacza LCD

productcate-1-1

Certyfikat

ENRICH Certyfikat ROHS LCD

ENRICH ROHS Certyfikat OLED

Certyfikat ENRICH ROHS TFT

Certyfikat ENRICH ISO9001

Często zadawane pytania

P: Co to jest wyświetlacz ciekłokrystaliczny (LCD)?

Odp.: LCD to rodzaj technologii wyświetlaczy płaskich stosowanej w różnych urządzeniach elektronicznych, takich jak telewizory, monitory komputerowe, smartfony i kalkulatory.

P: Jak działa wyświetlacz LCD?

Odp.: Wyświetlacz LCD składa się z warstwy ciekłych kryształów umieszczonych pomiędzy dwiema przezroczystymi elektrodami. Po przyłożeniu prądu elektrycznego kryształy dopasowują się do siebie, kontrolując ilość przechodzącego przez nie światła, tworząc obraz widoczny na ekranie.

P: Dlaczego wyświetlacze LCD są popularne?

Odp.: Wyświetlacze LCD są popularne, ponieważ oferują kilka zalet. Są cienkie, lekkie, zużywają mniej energii w porównaniu do starszych technologii wyświetlania i mogą generować ostre i żywe obrazy.

P: Jakie są główne elementy wyświetlacza LCD?

Odp.: Do głównych elementów wyświetlacza LCD zaliczają się ciekłe kryształy, podświetlenie, filtry barwne i elektrody. Ciekłe kryształy kontrolują przechodzące przez nie światło, podświetlenie stanowi źródło światła, kolorowe filtry wytwarzają różne kolory, a elektrody przykładają prąd elektryczny do manipulowania kryształami.

P: Jak działa podświetlenie wyświetlacza LCD?

Odp.: Podświetlenie wyświetlacza LCD to zwykle lampa fluorescencyjna z zimną katodą (CCFL) lub układ diod elektroluminescencyjnych (LED). Oświetla ciekłe kryształy od tyłu, pozwalając im kontrolować ilość światła przechodzącego przez nie i tworzącego obraz.

P: Czy wyświetlacze LCD mogą wyświetlać kolory?

Odp.: tak, wyświetlacze LCD mogą wyświetlać kolory. Używają filtrów kolorów w połączeniu z ciekłymi kryształami, aby uzyskać pożądane kolory. Każdy piksel na ekranie składa się z trzech subpikseli: czerwonego, zielonego i niebieskiego, którymi można sterować niezależnie w celu uzyskania szerokiej gamy kolorów.

P: Jakie są zalety wyświetlaczy LCD w porównaniu ze starszymi technologiami wyświetlania, takimi jak kineskop (CRT)?

Odp.: Wyświetlacze LCD mają kilka zalet w porównaniu ze starszymi technologiami wyświetlania, takimi jak CRT. Wyświetlacze LCD są cieńsze, lżejsze i bardziej energooszczędne. Wytwarzają również mniej ciepła, mają lepszą jakość obrazu i oferują szerszy kąt widzenia.

P: Czy ekrany LCD można łatwo uszkodzić?

Odp.: Ekrany LCD są na ogół bardziej delikatne niż ich szklane odpowiedniki, takie jak monitory kineskopowe (CRT). Mogą być podatne na uszkodzenia fizyczne, jeśli zostaną poddane nadmiernemu naciskowi lub uderzeniu. Ważne jest, aby obchodzić się z ekranami LCD ostrożnie i unikać wywierania nacisku bezpośrednio na powierzchnię.

P: Czy mogę wyczyścić ekran LCD dowolnym środkiem czyszczącym?

Odp.: Nie, należy unikać stosowania ostrych środków czyszczących lub rozpylania płynów bezpośrednio na ekran. Zamiast tego użyj miękkiej, niestrzępiącej się szmatki lekko zwilżonej wodą lub specjalistycznym roztworem do czyszczenia wyświetlaczy LCD. Delikatnie przetrzyj ekran okrężnymi ruchami, aby usunąć smugi lub odciski palców.

P: Jaka jest różnica między wyświetlaczami LCD i organicznymi diodami elektroluminescencyjnymi (OLED)?

Odp.: LCD i OLED to dwie różne technologie wyświetlania. Wyświetlacze LCD wykorzystują podświetlenie i ciekłe kryształy do kontrolowania światła, podczas gdy wyświetlacze OLED wykorzystują związki organiczne, które emitują światło po przyłożeniu prądu elektrycznego. Wyświetlacze OLED mogą osiągnąć głębszą czerń i oferują lepsze współczynniki kontrastu, ale mogą być droższe i mogą powodować wypalanie ekranu.

P: Czy wyświetlaczy LCD można używać na zewnątrz?

Odp.: Wyświetlaczy LCD można używać na zewnątrz, ale oświetlenie otoczenia może wpływać na ich widoczność. Podświetlenie wyświetlaczy LCD nie jest tak jasne jak światło słoneczne, dlatego ekran może wydawać się ciemniejszy i trudniejszy do odczytania w bezpośrednim świetle słonecznym. Niektóre wyświetlacze LCD mają powłoki przeciwodblaskowe lub wyższe ustawienia jasności, aby poprawić widoczność w warunkach zewnętrznych.

Jesteśmy profesjonalnymi producentami i dostawcami wyświetlaczy LCD, zajmującymi się świadczeniem usług dostosowanych do indywidualnych potrzeb. Zachęcamy do zakupu wysokiej jakości wyświetlacza LCD z naszej fabryki.
